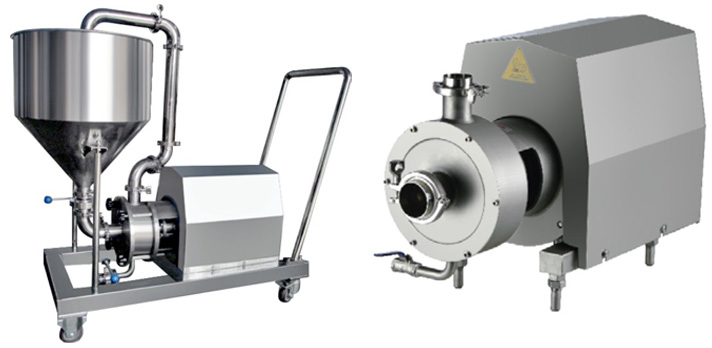

移动式型乳化泵                                                    固定式型乳化泵

工作原理

管线高剪切分散乳化机是用于连续生产或循环处理精细物料的高性能设备，在狭窄空间的腔体内，装有1—3组对偶咬合的多层定、转子。转子在马达的驱动下高速旋转产生强劲的轴向吸力将物料吸入腔体。在最短的时间内对物料进行分散、剪切、乳化处理，粒径分布范围也显著变窄。由此可制得精细的长期稳定的产品。

提供多种接口形式：卡箍、螺纹、法兰，下图为可选的进出口连接方向。

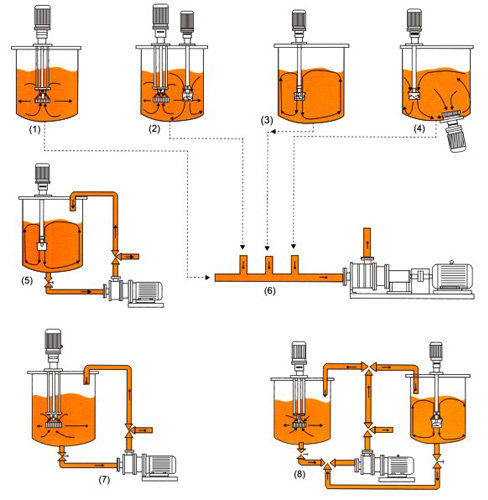

工艺流程图

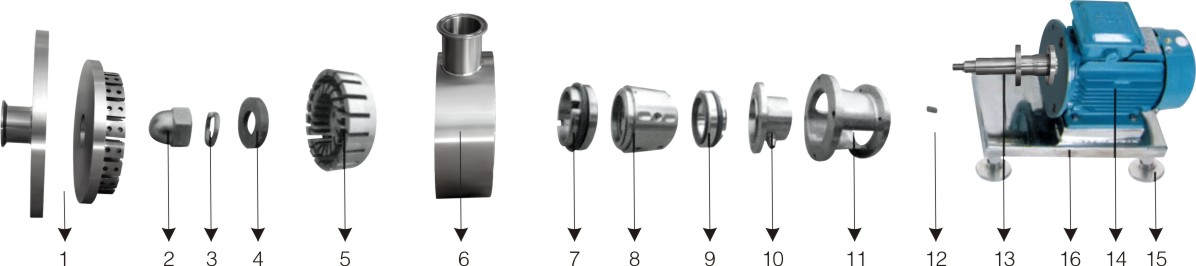

管线式高剪切分散乳化机结构示意图

1.定子   2.螺帽   3.弹垫   4.平垫   5.转子   6.泵腔   7.机械密封(静环) 8.机械密封(动环)    9.机械密封(静环)    10.密封冷却座   11.泵机座12.销子   13.泵轴   14.电机   15.支脚   16.机架

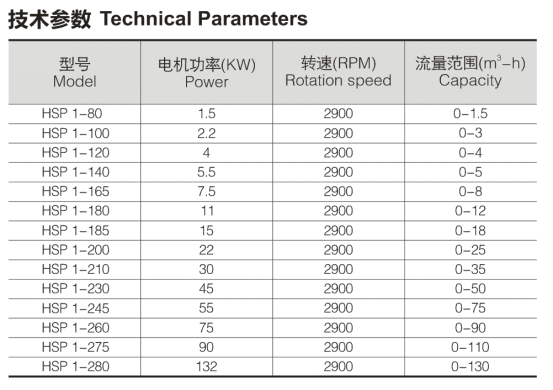

注：表中流量范围是指介质为“水”时测定的数据，表中所列型号的出口压力≤0.2Mpa。

如采用循环工艺，建议与间歇式高剪切分散乳化机配合使用。如有高温、高压易燃、易爆、腐蚀性等工况。必须明确提供相关准确的参数，以便正确选型定制。

对流动性较差的介质，建议在入口处用流量相匹配的泵输送，泵入的压力≤0.2Mpa。

本表数据如有更改，恕不另行通知，正确参数以提供的实物为准。
